拱形屋頂受力增強方案
在我們的平日里的施工中，鋼結構拱形屋頂，給人的印象總是不是太牢靠的，那么我們就要對拱形屋頂進行一個加固措施，今天檢查鋼構的技術員說，讓林先生就在本文中向大家講解一下拱形屋頂如何，通過內拉式的方法，增加拱形波紋鋼屋蓋的強度。

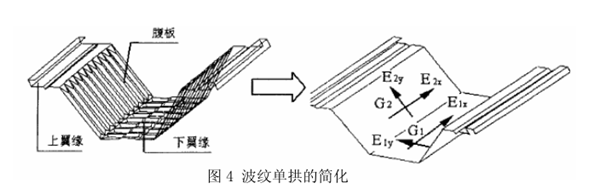

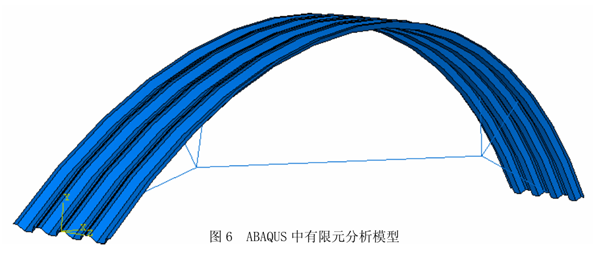

本文針對拱形波紋鋼屋蓋的弱點，以MMR-238截面為研究對象，提出一種內拉式增強方案，并采用軟件包Abaqus6.4建立了增強結構的有限元模型，分析了若干典型波紋拱在增強前后的極限承載力及剛度，并進行比較分析，說明內拉式增強方法效果明顯。
實際拱形波紋鋼屋蓋內拉式增強方案：
圖為本文所提內拉式增強方法的示意圖，即在波紋拱內側加設拉索，并在距支座1/5L且高度為矢高的1/4處輻射出兩根拉索連接于相隔一個波紋單拱的上翼緣，與上翼緣連接的位置為波紋拱跨度的1/6處，并在拉索中部用花籃螺栓施加預緊力，其空間整體結構示意圖如圖所示。
由于施加預緊力后的拉索能承受較大的拉力，在全跨荷載作用時，有效限制了波紋拱兩端由于負彎矩而產生的向上拱起的撓曲變形，而在半跨荷載作用時，拉索在加載半跨區對波紋拱下陷有一定的抑制作用，而在非加載半跨區域，有效地阻止了波紋拱向上的撓曲變形。因此，此種增強方案無論是在全跨或是半跨荷載作用下，均能改善結構的整體受力性能，有效地提高了結構的整體剛度和承載能力。
