太空瓦的規格及建筑形態
在從事拱形波紋鋼屋蓋工程施工的時候,發現拱形屋頂?shù)男吞柨梢院唵畏譃閮煞N:
1、太空瓦斷面尺寸及特點

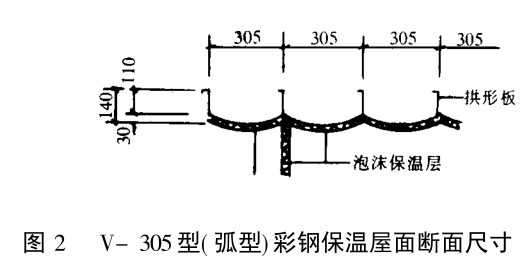

目前國內自行開發的拱形彩鋼保溫屋面有V-610型(見圖1)和V-305型(見圖2)2種規格。
V-610型屬于通用型,實用面積大,保溫層厚度為20~50mm,現場施工。V-305型屬于加強型,保溫層厚度為20~50mm,常規杰達鋼構也是使用YT6118型壓瓦機在現場施工。
2、太空瓦建筑形態

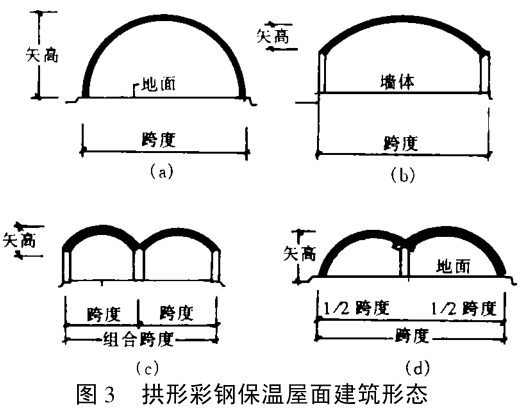

不同的建筑形態示意見圖3,適應跨度與矢高見表1。
3、拱形彩鋼保溫屋面建筑形態
(a)-尺型;(b)-T型;(c)-雙T型;(d)-M型
表1:不同建筑形態適應的跨度與矢高
