江蘇宿遷糧庫拱形屋頂安裝案例
每年杰達鋼構乃至全國做很多棟糧庫倉間罩棚，這種倉間罩棚的結構形式一般都是鋼結構和無梁拱形屋面結構，本次我們施工的則是施工速度更快成本更低的金屬拱形屋頂結構。
這是由杰達鋼構施工隊長吳仕寬組織施工完成的拱形屋頂工程，工地位于江蘇省宿遷泗洪縣，施工時間是2020年11月份。
本次施工的拱形屋頂為糧庫的機械罩棚用途，原本糧庫屋頂并沒有留有預埋件，且糧庫內還有大量空地，所以這次我們施工的拱形屋頂倉間罩棚，一側搭建在屋頂上，另外一側搭建在鋼結構上。
本次施工的拱形屋頂罩棚跨度為16米，但因?yàn)殚芸诟叨容^高，且沒有山墻，所以如下圖所示，我們每間隔6米拉了一道M12的鍍鋅鋼絲繩。
在下圖中我們可以看到，糧庫的一側有11根鋼結構立柱，上方有一道H鋼橫梁，部分鋼結構立柱之間做了柱間支持，饒是如此，實際施工中鋼柱還是會小幅度晃動。
如下圖所示，我們的拱形屋頂瓦片已經有序的組裝壓壓型好并整理的堆放在場地中，結束一天辛勤的組裝工作，等待次日吊裝屋頂。

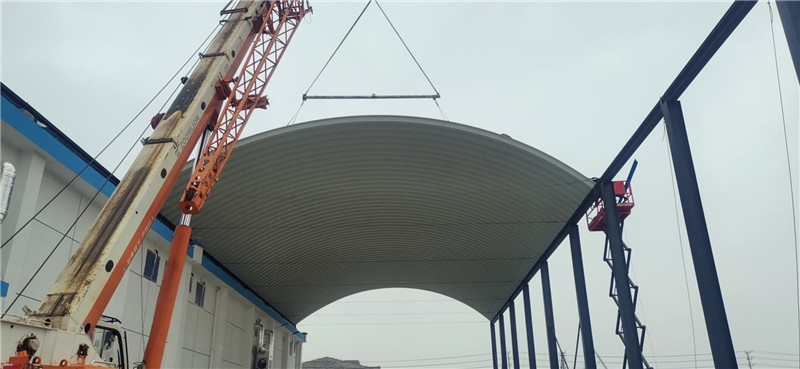

如圖所示，我們的拱形屋頂已經吊裝到一半了，在吊裝作業中，我們一邊吊裝屋頂，一邊張緊鋼絲繩，這樣能保證結構的穩定性與施工的安全性。

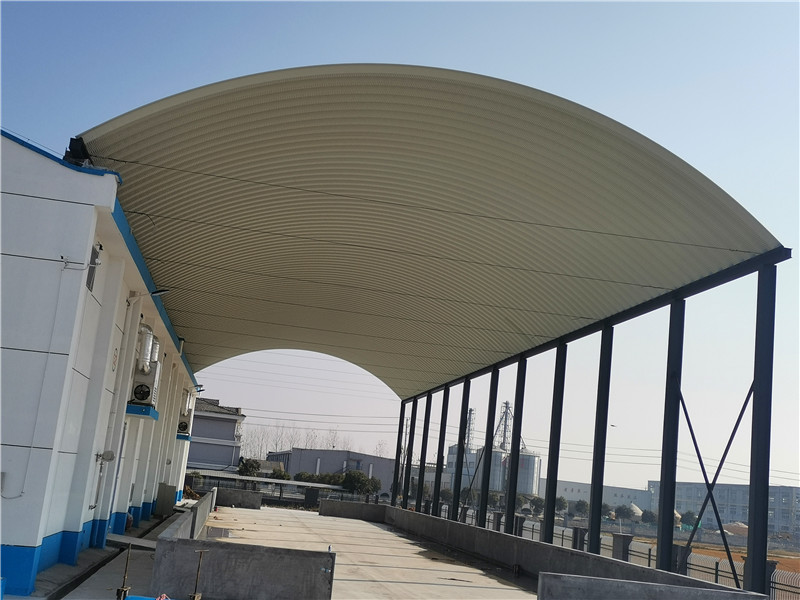

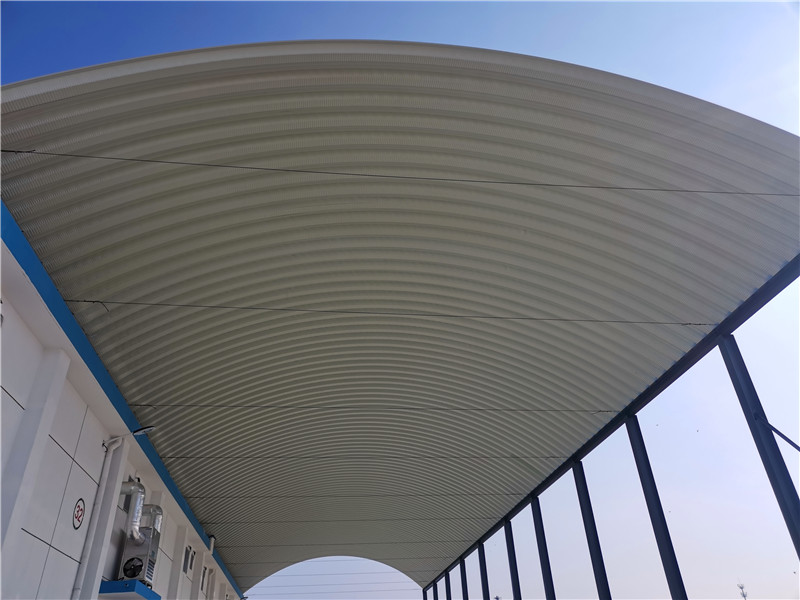

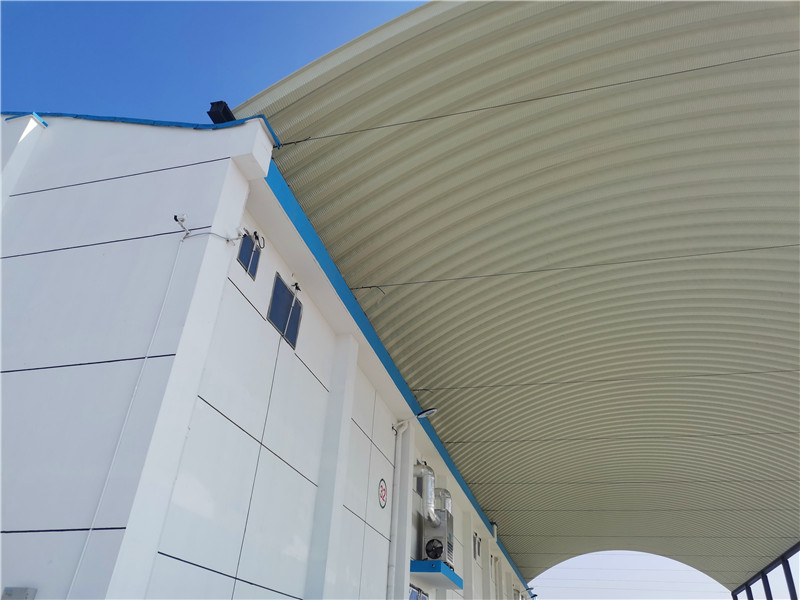

1000平方米的拱形屋頂建筑，我們僅僅只需要1天即可吊裝完成，施工速度迅速。下圖請讓我們欣賞一下竣工的拱形屋頂建筑吧！
如果您在宿遷地區也有拱形屋頂項目需要合作，請與我們聯系！
